遊牧興起後歐亞草原的文化交流更加頻繁，觸及範圍也更寬闊，可間接接觸到當時工藝更加發達的近東，甚至地中海地區。歐亞草原早有以金飾身的傳統，進入遊牧社會後，超大型的黃金陪葬墓開始出現。這種大量使用黃金的風氣也輻射至中國。在西周前，金器的造型、紋飾均相對簡單，所使用的技術均是以錘鍱為主。進入東周後，製作金器的技術則逐漸多樣，器物造型等也開始變得複雜。到了戰國晚期，錘鍱、鏨刻之外的鑄造、珠化、錯金銀、鎏金以及部分金絲技術（如掐絲）均已出現，至此中國古代黃金工藝種類大致備齊，本文介紹黃金工藝的五大重要類項。
錘鍱與鏨刻
工藝說明：

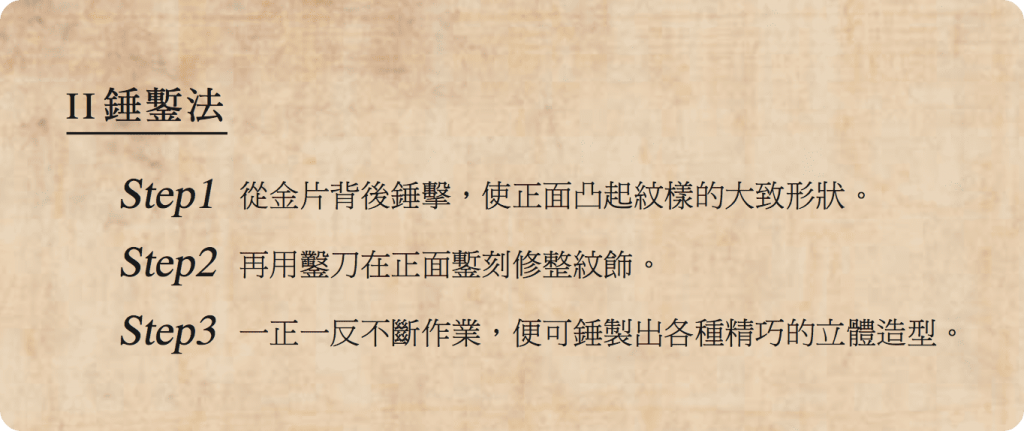

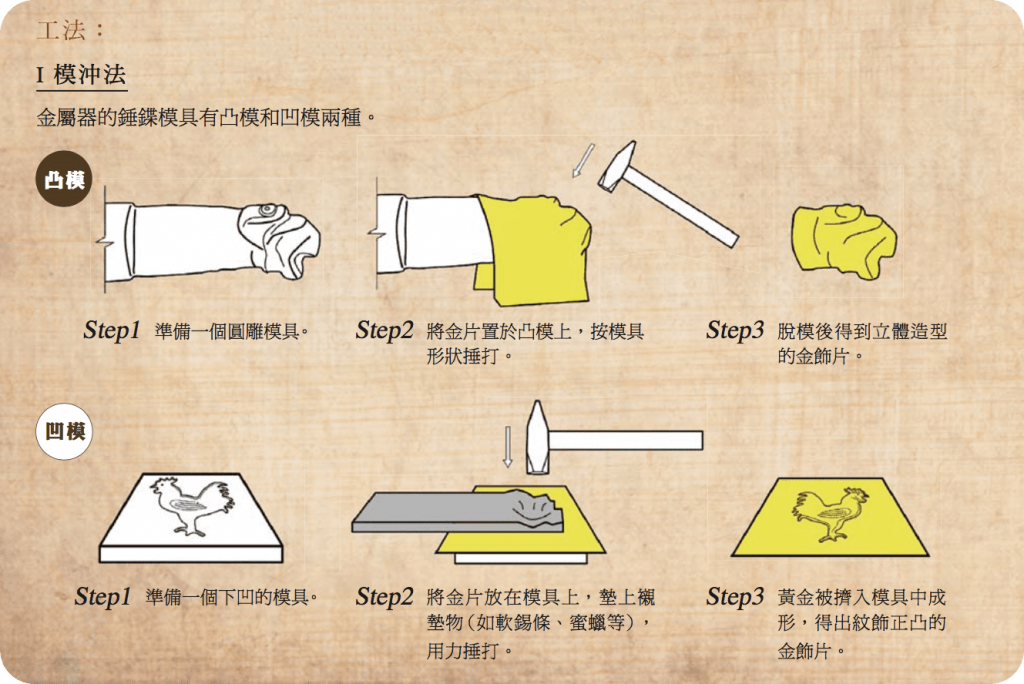

黃金質軟，延展性強，容易錘鍛成各種形狀。錘鍱與鏨刻是最基本的黃金工藝。「錘」，即是錘打、鍛打。「鍱」，是將金屬錘打成薄片。錘鍱成器後再加刻紋飾，稱之為「鏨刻」。

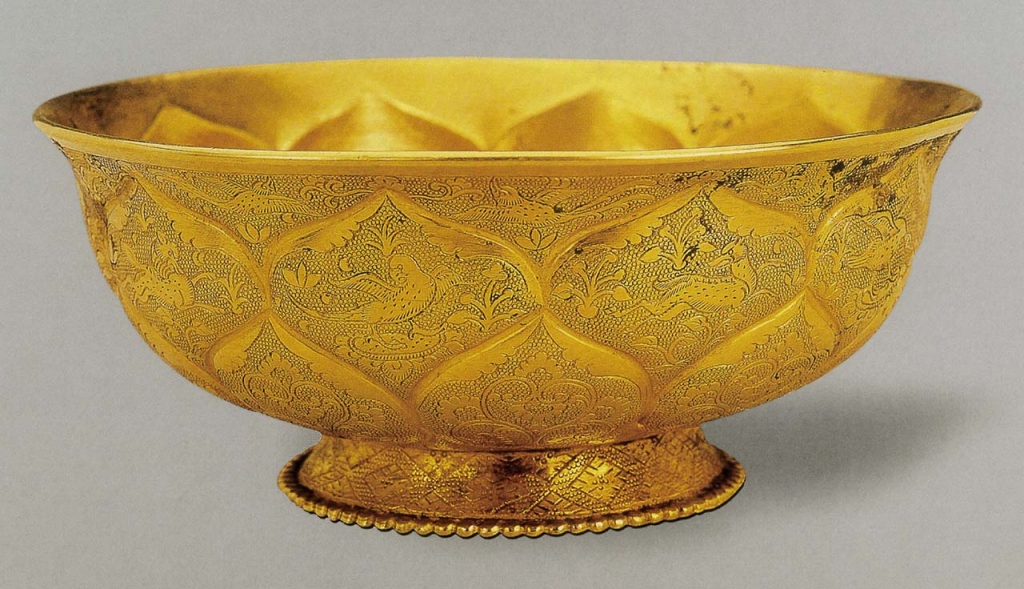

唐代金銀器皿出現大量錘鏨紋飾，文獻記載這類從背後錘擊使金屬片凸出者，稱之為「隱起」。正式鏨刻紋飾前，有時還需先在器物上刻畫線稿，唐代出土器物中也可看到刻線稿痕跡。宋代金銀器發展出夾層技術，在容器的外層金屬錘鏨高浮雕紋飾，內層放一平滑內芯，從口沿邊緣包扣固定，如此便不會影響容器裝載功能。
鑄造
工藝說明：

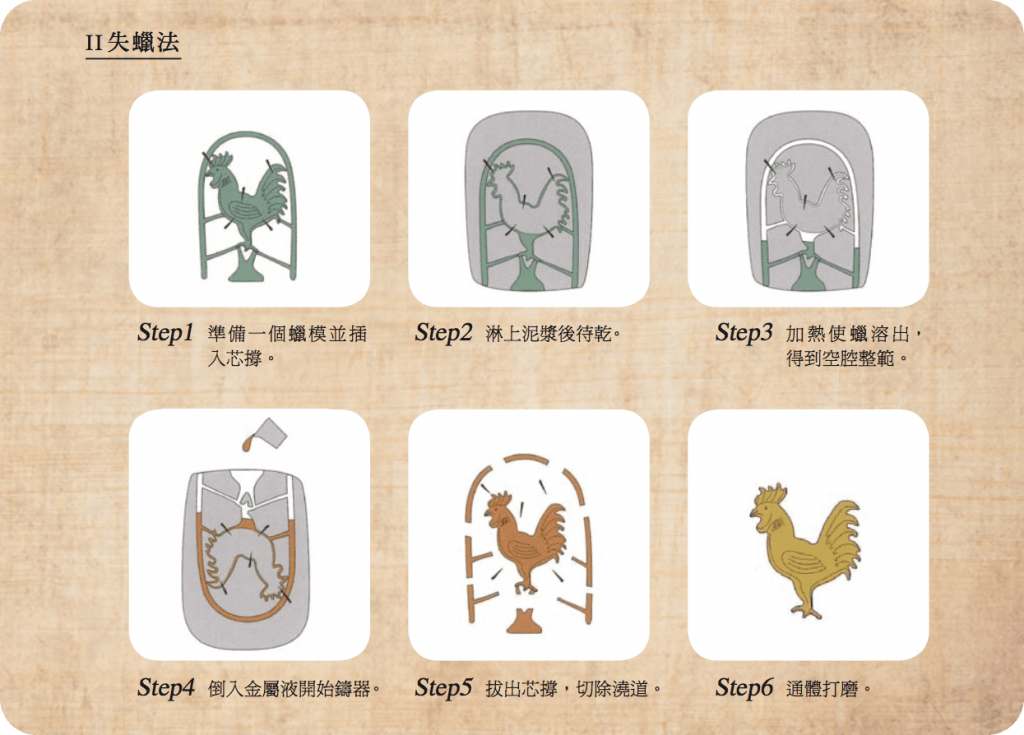

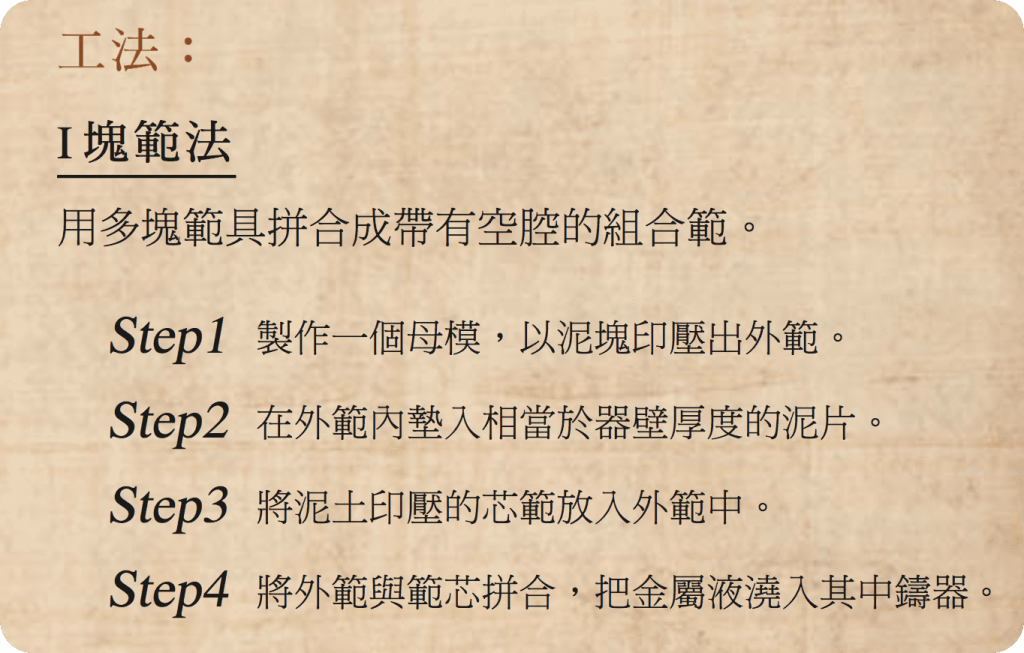

鑄造是指將金加熱成液態後，倒入預先製備的空腔範具中，待其冷卻凝固成器。液態黃金凝固後會因為收縮而產生不規則的凹坑，稱為「縮鬆」和「縮孔」，觀察這些鑄態痕跡是判斷工藝的重要標準。
中國最早的黃金鑄器為商代墓葬出土一件金笄，鑄造成形的金器多厚重，較耗原料，且技術複雜、分工細緻，比起錘鍱需要更多人力。從手工傳統來說，無疑是受到當時繁盛發展的青銅鑄造業影響。
珠化
工藝說明：

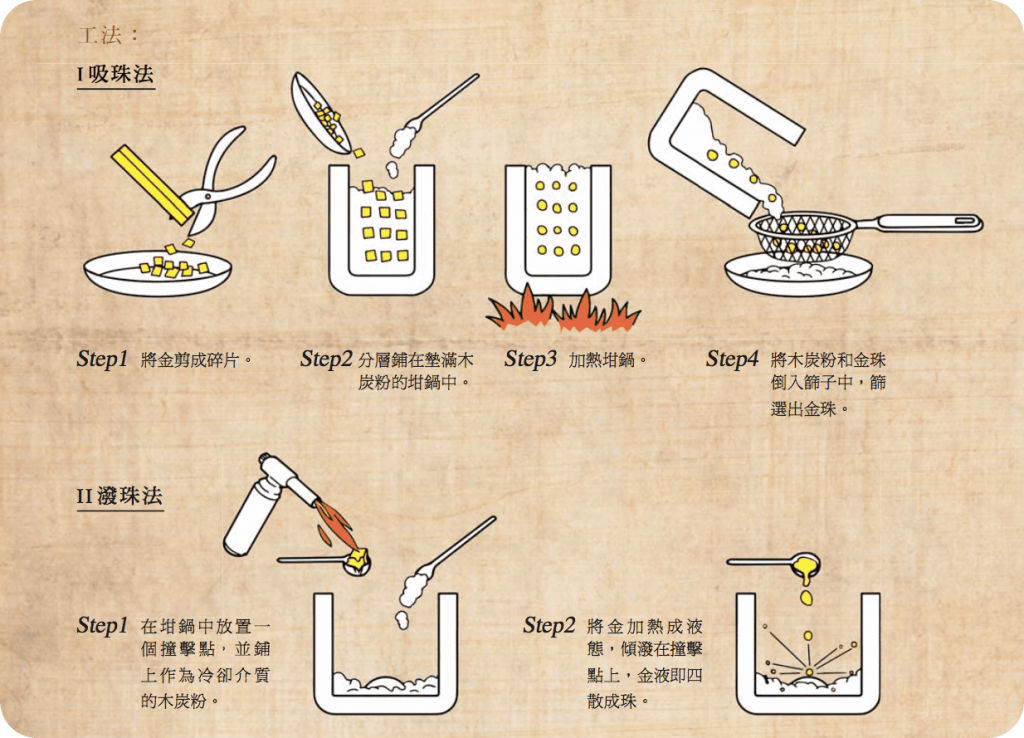

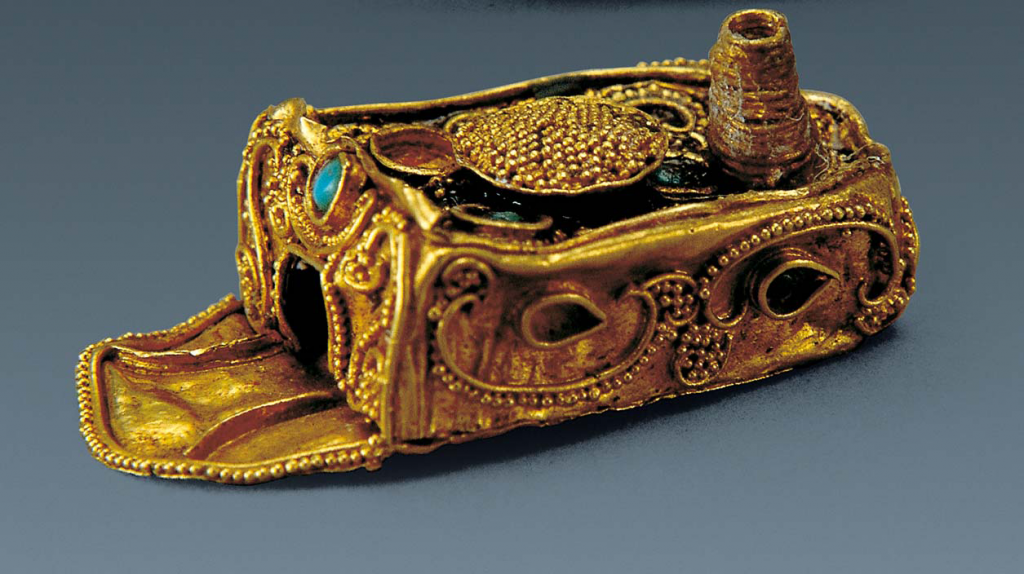

珠化是將金屬製成細珠後焊接在器物上用做裝飾的一種工藝。古代文獻中稱金珠為「金粟」。漢唐是珠化技術最繁盛的時代，宋代之後雖未失傳但已很少見。
III焊接細金
珠化乃至所有的細金技術，最難的部分即「焊接」。金的熔點約攝氏1064度，焊接細金方法有二，一是「直接焊接法」，加熱使金珠與器物基體部分表面達到熔融狀態，待冷卻後即焊合。此方法對於溫度掌控要求極高，溫度太低無法焊固，溫度太高又會使金器熔解。二是「焊料熔焊法」，採「燒結」原理，金屬在粉末狀態下熔點僅為原本的65－80％，故金粉理論上可直接作為焊料使用。此外焊料配方還有金銅合金、銅鹽（孔雀石粉）等。
錯金銀與鎏金
工藝說明：

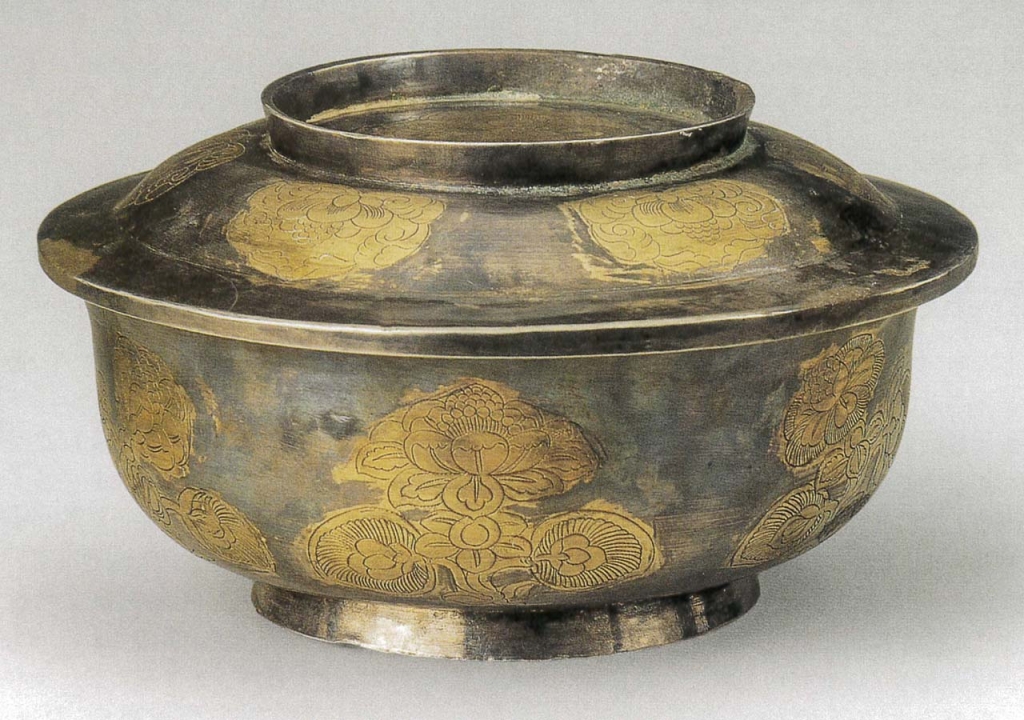

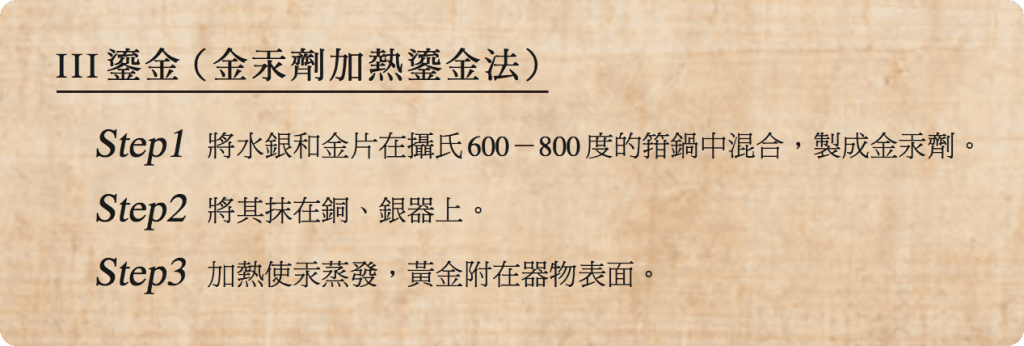

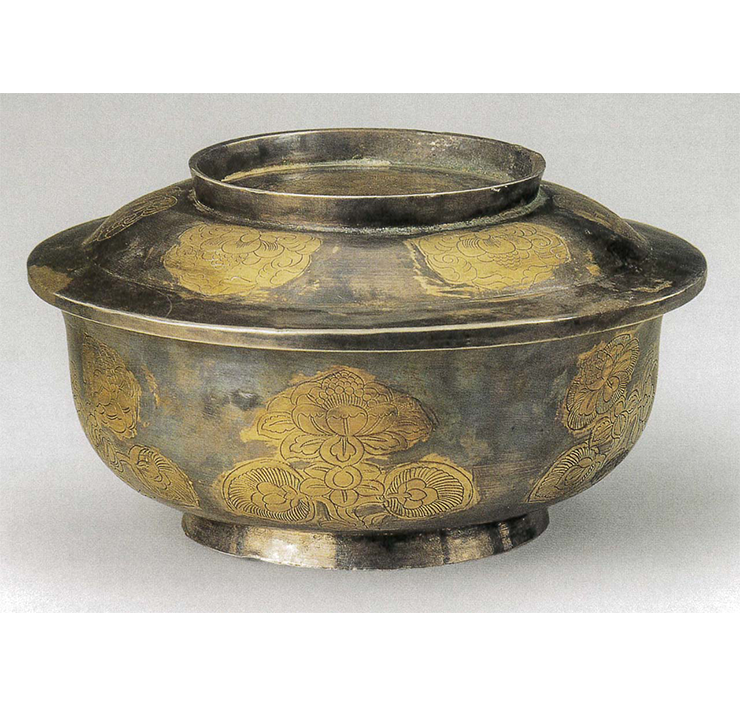

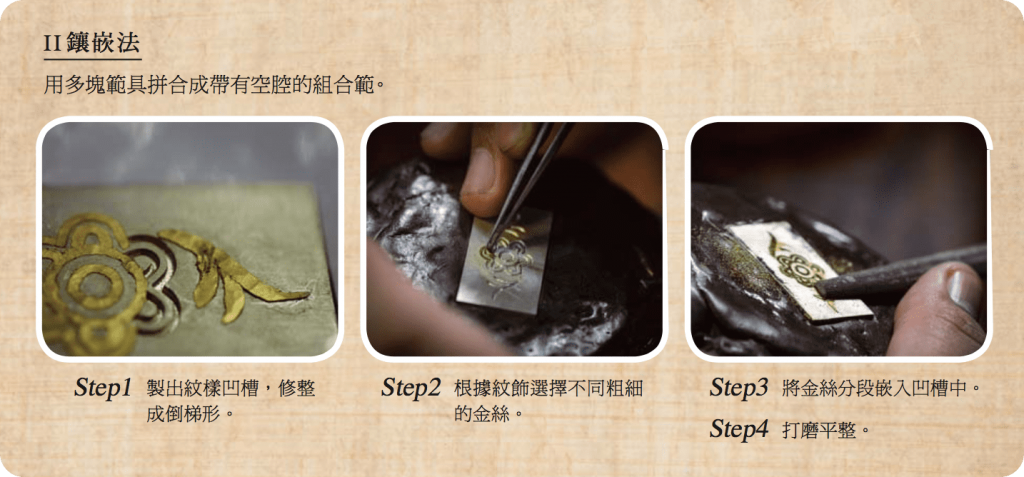

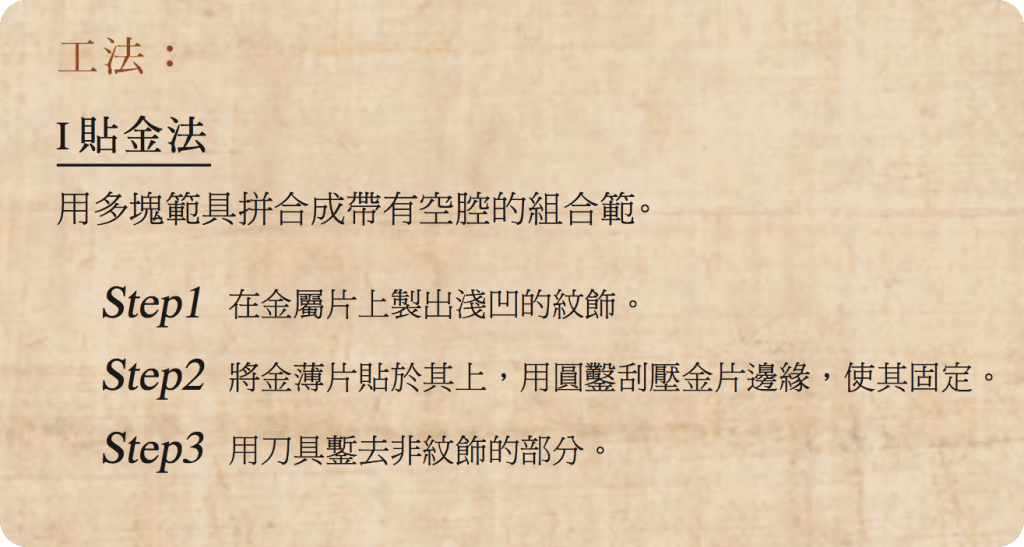

戰國中晚期開始，錯金技術迅速發展，考古發現數量龐大的錯金銀器，主要為帶鉤、車法器等。為了不讓嵌物輕易脫落，鑿刻凹槽或鑄器時，凹槽要製成上窄下寬倒梯形，槽底粗糙有助於增加摩擦力，使嵌物更加牢固。鎏金技術在戰國晚期已經出現，其技術有廣泛的適應性，歷代均有沿用。唐代鎏金又常與銀器結合，在銀器紋飾上部分鎏金，形成所謂「金花銀器」。西方則是到3世紀的羅馬才開始流行，中國鎏金無疑較西方提早不少。
金絲
工藝說明：

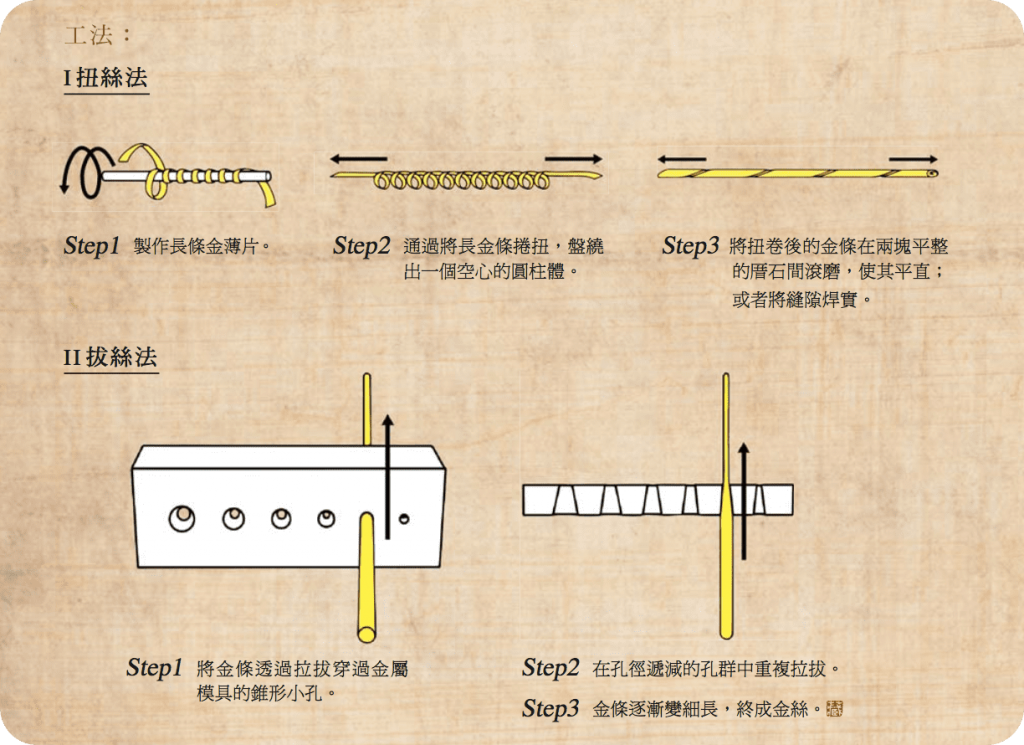

黃金因優異的延展性，適宜被製成絲。古代製作金屬絲主要有空心的「扭絲法」和實心的「拔絲法」。金絲製備後，可掐捏成各種形狀焊接到器物表面，可編織成索鏈、網，還可推纍出平面或立體造型後焊接固定，分別稱為掐絲、編絲和纍絲。11世紀後，整個歐亞大陸的扭絲法逐漸被拔絲法取代，宋代之後扭絲法不再流行。
（本文摘錄改寫自許曉東、楊軍昌主編，童宇撰《中國古代黃金工藝》，香港：香港中文大學文物館，2017。本文圖片皆由「中國古代黃金工藝」研究專案提供。專案由香港中文大學文物館、周大福大師工作室合作，併由周大福珠寶集團有限公司全力贊助。）
【雜誌購買連結】
【更多古美術最新消息】
